iVGA PRO :





-Bueno vamos a hablar un poco mas en el iVGA y sacarle el jugo, ya adelante un poco en el capitulo anterior,  básicamente el ivga es un programa que correos en una PC que queremos que su pantalla sirva de fuente de video para ser enviada al tricaster. Voy a dar una intro previa antes de profundizar en el iVGa.


En la actualidad todo el contenido que se muestra en la TV salen de las computadoras, paginas Web, conferencias skype, Redes sociales ( Quien no muestra el contenido de un comerntario de Facebook o Twitter) y veremos que el contenido no se limita a eso.



>>> Entonces, cual seria el equivalente al iVGA pro en un flujo de trabajo con un switcher normal ?

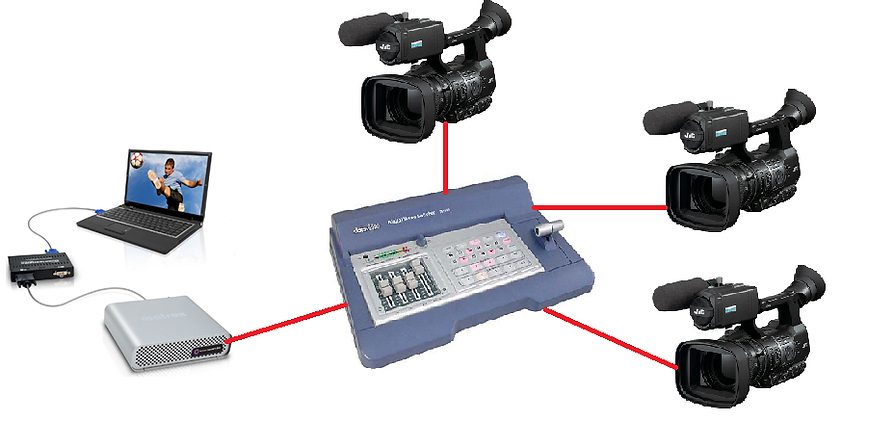

Bueno la grafica de arriba se explica por si misma, tenemos una PC o laptop de donde necesitamos sacar fuentes para complementar nuestra producción, la PC tiene una salida VGA de computadora, mientras que un swticher  tiene entradas BNC para señal de Video, entonces tenemos que convertir el tipo de señal que nos da la PC a una señal compatible con el Switcher de Video, aquí es donde entran los " SCAN CONVERTER" , este es un equipo que hara la conversión de señal de computadora a una señal de Video que pueda usarse.



Que desventaja nos trae este flujo?? pues a menos que  no sea un buen scan converter como son los de MATROX  ( que no son baratos), la señal que obtendremos debido a la conversión será muy pobre en calidad, sumado a esto como ven en la grafica al convertir la señal a video nos va a consumir una entrada mas en el Switcher esto es como si tuviéramos una cuarta cámara.



Algunos dirán, bueno yo no necesito tanta complicación, mi switcher tiene entradas HDMI o DVI y envío la señal directamente desde la PC por la salida de la tarjeta de Video. Eso puede ser cierto, pero también es cierto que estamos hablando de switcher de gama baja, el HDMI es una señal domestica ( profundizaremos el tema de señales y conectores en otro apartado). De cualquier forma es una entrada extra al switcher y de no muy buena calidad.



>>>> Dicho esto volvemos a lo que nos interesa el iVGA  que ventaja me da?

* La fuente de la PC es enviada al Tricaster a Full Resolución, mientras mejor sea su tarjeta Video mas calidad en la imagen será enviada
* No usara una entrada de cámara para enviar la información de video ya que será enviada por Red.
* La instalación es sencilla  PC >>> cable de red >>>  Switch Gigabit >>>> Cable de Red >>> Tricaster


- Ya había mencionado que hay 2 tipos de ivga el normal y el PRO, yo hablare aquí mas del pro puesto que nos da mejores prestaciones.



- PAra un flujo de trabajo con iVGA PRO solo necesitamos instalar el cliente en el PC que deseamos enviar el escritorio como fuente video, y conectar el tricaster a la misma Red donde se encuentra el equipo.



- Recomendaciones para no tener problemas en la conexión:



*  El Tricaster y la o las PC ( o MAC ) deben estar en la misma Red, es decir si mi tricaster tiene una ip por ejemplo 192.168.0.2 Las computadoras que conecten al tricaster deberán tener 192.168.0.X  donde X es un numero cualquiera de ip; Lo importante es que estén bajo el mismo entorno de Red donde la puerta de enlace seria 192.168.0.1 . ( quizás esta parte sea para alguien que tenga al menos conceptos básicos de Redes , tampoco es tan complicado )

* SI el computador tiene antivirus o firewall asegurarse que no este bloqueando la comunicación con el tricaster o en su defecto desactivarlo cuando se vaya a usar.
*Siempre es recomendable una Red Gigabit .

*No es necesario tener internet para que esto funcione, lo que estamos construyendo es una Red Lan interna asi que el internet puede ser presindible.

* Podemos conectar dispositivos como Ipad o iphone? si pero para esto deberiamos tener un router que genere WiFi.

Ejecutando iVGA PRO :D

Ya indique de donde podemos descargar o conseguir el Programa. es un ejecutable (exe) hacemos doble click en el. saldrá una ventana le damos aceptar, se nos abrirá una ventana, esta esta dividía en 3 secciones básicamente.




DEstination : Aquí indicamos en que Net entrara la señal de la PC por Net1 o net 2, esto se representa en un menú desplegable que dice Tricaster1 o Tricaster 2.

Si anteriormente no hemos conectado la salida  del computador al Tricaster, nos aparecerá una ventana para autorizar el envío de la señal al tricaster. le damos aceptar y de preferencia marca la opción Always que esta en la parte abajo

Si colocaramos "Decline",  las futuras peticioens de esa PC para conectarse a esa PC seran ignoradas, si marcamos "Always" siempre tendremos disponible la entrada de ese computador para futuras conexiones.

Video Source:  Esta es una de las mejores caracteristicas de este iVGA Pro, aqui definimos que es lo que el iVGA pro va a mandar hacia el Tricaster,  si tenemos mas de 1 monitor indicar si mandara la pantalla 1 o 2.

Hide Mouse Cursor: Muy buena opción cuando queremos mostrar el contenido del PC por ejemplo algún articulo y queremos que el puntero del mouse se esconda.


Follow Mouse: esta opción es muy  buena ya que sigue al Mouse incluso si con el puntero pasamos de la pantalla 1 a la 2 el contenido cambiara ya que sigue la dirección del Mouse.
Audio source: Aquí seleccionamos que Audio se enviara con la información de Video. esta es una de las características sobresalientes del iVGA Pro podemos enviar ahora el Audio junto al video cosa que en la versión normal no es posible.

Lo normal es que mandemos la pantalla entera del computador, pero además de eso podemos indicarle que mande una Región determinada que nosotros podemos especificar. Por defecto escala una Región en formato 16:9, si presionamos control podemos variar la selección de una manera arbitraria. como se aprecia en la figura de abajo.

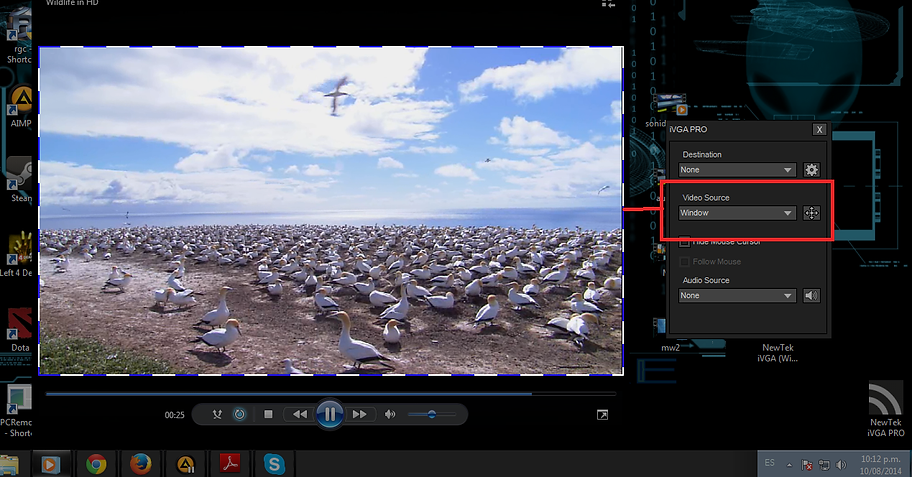

Además podemos seleccionar la opción " Windows" esto hará que solo mande una ventana en especifico la que seleccionemos. Esto es muy útil por ejemplo si queremos seleccionar una ventana de Windows media player,  conversaciones de skype o algún video de youtube, a pesar que tengamos mas de 1 ventana en el escritorio solo se mostrara lo que tengamos seleccionado en esa región.



Audio Source:  Este menú nos va a permitir seleccionar cualquier fuente de sonido disponible en las entradas de audio del sistema. El audio podrá ser controlado desde el Tricaster en el mezclador de Audio  en las entradas Net 1 o Net2. Adicionalmente podemos observar en la figura de la derecha que tenemos un botón para Mutear o activar el audio representado por una bocina.


Nota: Muchos van a tener el problema que se ve en la imagen cuando seleccionen la fuente de Audio, que solo tengo la posibilidad de enviar el sonido de mi micrófono mas no la del propio computador.














Muchos hemos visto en computadores las opciones de " stereo Mix" o " lo que estoy escuchando" en las opciones de la tarjeta de sonido, pues son estas opciones la que habilitan una característica llamada " Audio Loop Back" que no es nada mas que la posibilidad que tiene la tarjeta de Audio de enviar el propio audio de la PC así mismo  a las opciones de entrada de audio como dispositivo de grabación.
Por lo general las tarjetas integradas no cuentan con esta opción,  tienen una mayor posibilidad que esta característica se les habilite con una tarjeta externa como es una Sound blaster por ejemplo. ( No se preocupen en el siguiente articulo daré algunas soluciones para este pequeño problema)




Cuando el iVGA pro es minimizado,  veremos que al costado del reljos de Windows enl a parte inferior derecha, tenemos una incono como una especie de Radio Transmitiendo.



Si le damos click derecho a ese incono se nos mostraran las siguientes opciones :


* Disconnect:  Desconecta el envío de señal del computador hacia el tricaster, es lo mismo que seleccionar la opción "none" en la sección de " Video Source"
*About: muestra información acerca del software
*Exit: sale de la aplicación
*Setup : Muestra la ventana del iVGA Pro
*Privacy : Esta sección es muy útil en presentaciones,  al habilitar esta sección la señal de salida que es enviada al Tricaster es reemplazada por una imagen estatica de Privacidad. Muy útil por ejemplo si el presentador quiere revisar mails.








Cuando esta sección es activada, en el icono de ivga Pro se muestra una P.


Dato importante:  Si quisiéramos cambiar la imagen por defecto que el ivga envía cuando es activada esta sección, basta con colocar una imagen en el mismo directorio desde donde esta el iVGA Pro esta corriendo con el siguiente nombre >>  privacy.bmp (or privacy.jpg)



Características Adicionales:

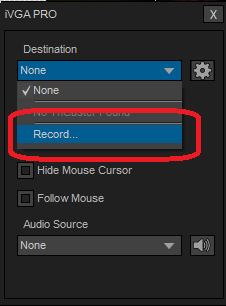

*En la sección de " Destination" veremos que antes de conectar el Tricaster hay una opción llamada Record. Esta opción redirecciona la salida de  Audio y video de iVGA Pro hacia un archivo de Video.


Luego de Selecciona Record una ventana se nos abrirá indicando donde queremos guardar el Archivo, además podremos seleccionar el formato grabación entre AVI , MPEG2 y  Quicktime



Luego de Esto el botón de " SEND" cambia a " Record" con esto podemos iniciar la grabación .

 Click en el icono de Engranaje, se nos abrirá un menú pequeño en el cual podemos seleccionar la calidad de la salida de Video, esta variara los parámetros de compresión.


Si nuestra conexión de Red no es muy rápida y tenemos problemas en el envío de Señal ( como que el video se congele o Drop Frames), podemos cambiar a una calidad mas baja para subsanar esto.


Es por esto que siempre se recomienda una conexión GIGABIT y es casi obligatorio para sesiones HD, en caso contrario si no podemos hacer una mejora de la Red y somos concientes que es de muy baja Transferencia solo limitarse a mandar imágenes estáticas para no tener estos problemas.
